Formats
Le format standard d'une tôle est de 1000x2000 mm. Dans ce format nous disposons d'un vaste choix de perforations prêts en stock. Mais il est également possible de réaliser des tôles et des bobines perforées de tout format, allant des largeurs minimums jusqu'aux largeurs maximums de 2000 mm.

Epaisseurs
Nous pouvons réaliser des perforations allant d'une épaisseur de 0,2 mm jusqu'à une épaisseur maximum de 15 mm. En ce qui concerne la disponibilité des tôles prêtes en stock les épaisseurs vont de 0,5 mm à 10 mm.

Trous

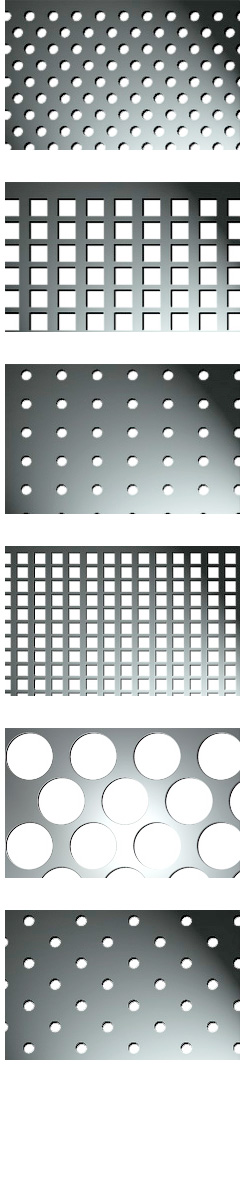

Les trous peuvent être RONDS, CARRES, RHOMBOÏDAUX, RECTANGULAIRES, OBLONGS, DECORATIFS, et chaque perçage est techniquement possible sur dessin du client. De plus nous disposons de nombreux diamètres de trous ronds EMBOUTIS. Suite à l'effet du poinçonnage le trou est légèrement conique, mais la conicité est d'autant plus accentuée lorsque l'épaisseur de la tôle est forte. Le diamètre précis du trou doit être relevé par le coté d'entrée du poinçon et non par le coté de la sortie.

Rapport trou-épaisseur
La perforation est plus simple et économique lorsque le diamètre du trou augmente par rapport à l'épaisseur de la tôle. Par exemple sur la tôle d une épaisseur de 1 mm, le perçage avec un diamètre de 8 mm est plus simple et économique par rapport à la même tôle avec des trous ayant un diamètre de 1 mm. Ces dernières années la société GATTI PRECORVI Spa s'est spécialisée dans les très fines perforations (jusqu'à un diamètre de 0,3 mm sur une épaisseur de 0,3 mm).

Rapport vide sur plein dans la zone perforée.
Sur une tôle perforée le rapport vide sur plein (VSP) est constant. Ce site internet vous permet d'avoir à disposition un programme utile de calcul du pourcentage de perforations. Mais il faut faire attention lorsque l'on calcule le VSP il faut toujours avoir en tête que cette donnée se rapporte uniquement à la surface perforée de la tôle et elle ne tient pas compte des bords ou bandes non perforés.

Bords et zones non perforés
L'avantage de la TOLE PERFOREE par rapport aux grillages au metal déployé se résume par le fait de pouvoir obtenir des réserves non perforées situées dans les zones perforées. Les tôles percées STANDARD (1000x2000 mm) sont fabriquées principalement avec deux petits bords non perforés sur les longueurs la tòle, lorsque l'épaisseur est inférieure à 3 mm, tandis que les tôles ayant une épaisseur supérieure à 3 mm ont un pourtour non perforé.

Début et fin d'une zone perforée
Pour des raisons liées à la fabrication des outils, les entre-axes entre les poinçons insérés dans ce dernier sont des multiples de ceux parmi les trous qui seront réellement obtenus. Par conséquent le juste pas de perçage se forme, très souvent, après la deuxième ou la troisième ligne de trous. Par conséquent, dans la plupart des cas il sera possible d'obtenir un égouttement des trous qui vont apparaître alternés au début et à la fin de la zone perforée (faux coup ou double coup ou PERÇAGE INCOMPLET). Naturellement nous avons beaucoup d'outils pouvant exécuter la perforation de manière COMPLETE (sans faux coup ou double coup).

Deuxièmes usinages
Après les perforations, chaque tôle perforée présente des déformations et des tensions, plus ou moins accentuées selon le matériel utilisé (ACIER AU CARBONE, ACIER INOX, ALUMINIUM, etc.). Toutes les tôles perforées seront planeés après la perforation cette opération fait désormais partie du standard de livraison. Les clients doivent communiquer au moment de la commande la nécessité de planage uniquement en présence de tôlérances très sévères. Il est aussi possible d'effectuer de nombreux usinages au moment de la perforation tels que:
- recadrage de précision;
- cisailles oblique ou selon gabarits spéciaux; - étampage;
- lissage;
- pliages;
- emboutissage;
- soudures;
- assemblages;
- satinage et polissage;
- laquage;
- zingage;
- oxydation anodique ou anodisation.
